地磅是電子衡器家族中的重要一員，它的發展在 國民經濟、國內外貿易等領域的稱重計量方面起著越來越重 要的作用。

地磅電氣部分主要由稱重傳感器、稱重儀表以及 接線盒組成，它的工作原理是傳感器受重力，使彈性體變 形，產生電信號，經接線盒傳送到儀表，再由儀表進行數據 處理，顯示出稱重物的量值數。但地磅至少由四只以 上傳感器組成，由于每只傳感器的靈敏度不盡一致，就存在 秤的偏載誤差，而傳感器的內部是封閉的，無法進行調整， 接線盒在調整偏載誤差方面起著非常重要的作用。

接線盒現在普遍使用的有兩種形式：一種是調壓式；另一 種是調傳感器輸出式。

從電路圖上可以看出調壓式的結構比較簡單，元器件比 較少，因此由部件造成的故障幾率非常小。但因?yàn)樗妮敵?/span> 直接并聯，在調整其中一只傳感器的輸出時，將不可避免的 影響到其余幾只傳感器的工作狀態。在對秤調整偏載誤差 時，相互影響使調整增加了難度和工作量，并且調整的準確 度也很難保證，近幾年一些生產廠家基本放棄了這種電路 板，而采用了第二種電路板（即調傳感器輸出）。

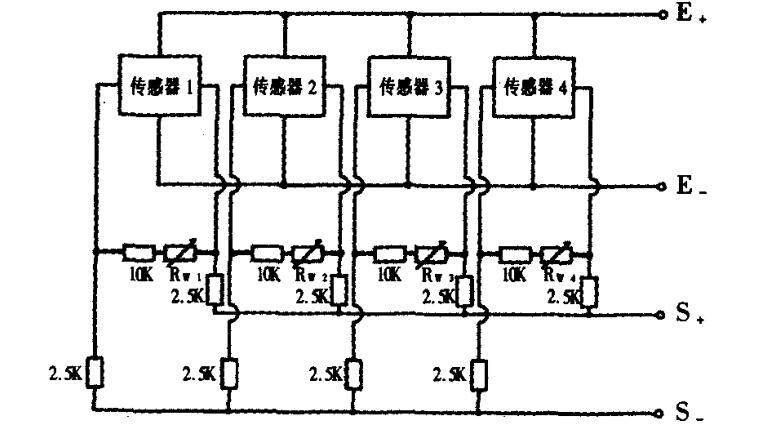

在這個簡化電路中可以清楚地看出，2.5kD電阻起著隔 離傳感器間輸出、防止互相干擾的作用，lOkO電阻起到防止 電位器RWn調到零位時,將傳感器短路無輸出。

從傳感器的工作原理分析.輸出?E ?K

其中：F—傳感器所受的力，￡一輸入電壓(通常為12V), K一傳感器在額定載荷下的靈敏度(一般為2m/VF)。

由于受力不變、輸人電壓也不變，那么調整電位器也就相 當于調整了它的靈敏度尺，從而使傳感器的輸出電壓得到改 變，達到了調整偏載誤差的目的。

從上述分析看，這種調整方式的電路板不但使傳感器間 的互相干擾大大降低了，并且使偏載誤差的調整更加準確。 還有在安裝和維修方面，我們可以直接在板上測量每只傳感 器的輸出端電壓，從而避免將傳感器輸出端從線路板上焊下 來測量所造成的電路板及其元器件的損壞和傳感器工作狀調壓式電路板的電路圖如下（以四只傳感器為例）

我們根據戴維南定理對這個電路進行簡化，圖如下
