地磅載荷測量?jī)x校準研究

時間：2017-04-14 02:16:25 點擊數：次

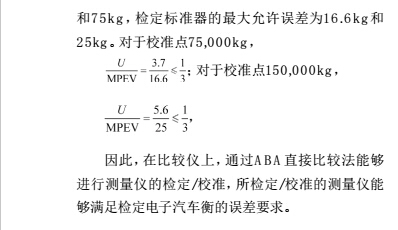

一種專用質量比較儀的結構組成，并對其進行校準。利用質量比較儀，對地磅載荷測量?jī)x進行校準和不確定度評定，校準結果測量?jī)x誤差不超過地磅最大允許誤差1/3，且擴展不確定度與測量?jī)x最大允許誤差比值小于1/3，由此表明，通過ABA直接比較法能夠進行測量?jī)x的校準。

1 .引言

長期以來，大型地磅（量程在80t以上）都采用砝碼進行檢定，但是由于砝碼運輸搬運困難，檢定效率低下，給大型地磅的檢定帶來極大不便。本課題組依據國際建議OIML R 76，在國家重大科學儀器設備開發專項的支持下，研制了一種檢定大型地磅的檢定裝置— 衡器載荷測量?jī)x（以下簡稱“測量?jī)x”），JJG 1118-2015將其作為檢定地磅的標準器。本文介紹一種校準測量?jī)x專用的質量比較儀（以下簡稱“比較儀”），利用它對測量?jī)x進行校準，并對校準結果進行不確定度評定。

2 .測量?jī)x組成及工作原理

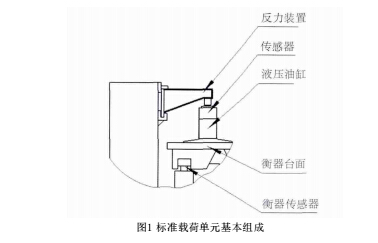

測量?jī)x由標準載荷單元組和液壓控制系統構成。標準載荷單元組由兩個或兩個以上標準載荷單元組成，每個標準載荷單元由液壓油缸、反力裝置、傳感器和測量?jī)x表組成，如圖1所示。測量?jī)x以傳感器作為載荷測量標準，采用高精密液壓作為載荷動力源，借助反力裝置，對電子汽車衡臺面施加標準載荷，從而實現對電子汽車衡的檢定。


3 .比較儀組成

比較儀由秤體、6只數字傳感器和1只高精度儀表組成.

測量范圍：

200kg ~ 150,000kg， 200kg ~ 20,000kg。

范圍內分辨力為0.1kg，20,000kg以上分辨力為

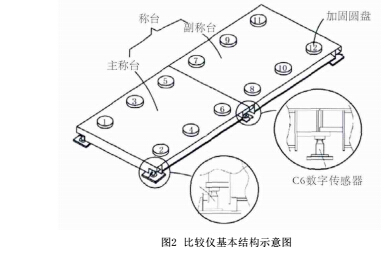

1kg。如圖2所示，比較儀秤體由秤臺和12個加固圓盤組成。

圓盤的加固能夠提高測量?jī)x載荷施加位置秤臺的剛度。同時，加固盤上表面應保證其加工和安裝的水平度，使測量?jī)x傳感器的受力方向豎直向下。

比較儀配8組F2等級砝碼，每組砝碼18,750kg。

每個測量?jī)x的標準載荷單元和每組砝碼將載荷施加在各自相對應的圓盤上（載荷施加在1、2、3、4、9、10、11和12位置的圓盤上。4、6、7和8為預留擴展位置），從而確保測量?jī)x和砝碼對比較儀所施加載荷的一致性。

4.比較儀校準

4.1 重復性

測量載荷為P1=75,000kg和P2=150,000kg，在1、2、3、4、9、10、11和12 8個位置圓盤上分別加9375kg和18750kg的F2等級砝碼，采用A1，A2，A3，A4的衡量模式，循環8次。重復性測量校準結果為貝塞爾公式計算單次測量結果的標準偏差，SP1=0.42kg，SP2=0.42kg。

4.2偏載

將秤臺分成4個區域，依次在第Ⅰ、Ⅱ、Ⅲ、Ⅳ區域加上37,500kg的F2等級砝碼，4個區域的測量結果分別為37,500kg、37,500kg、37,501kg、37,501kg，偏載量為1kg。

5 .地磅載荷測量?jī)x校準

在比較儀上，被校測量?jī)x與標準砝碼組通過A1BA2比較的方式進行校準，其中A1、A2為F2等級標準砝碼；B為被校測量?jī)x。

A1步驟：用砝碼對比較儀施加150t預加載荷3次。然后將標準砝碼依次遞增添加到比較儀上，加載到相應校準點時保持30s，記錄比較儀示值，直到最大校準點；

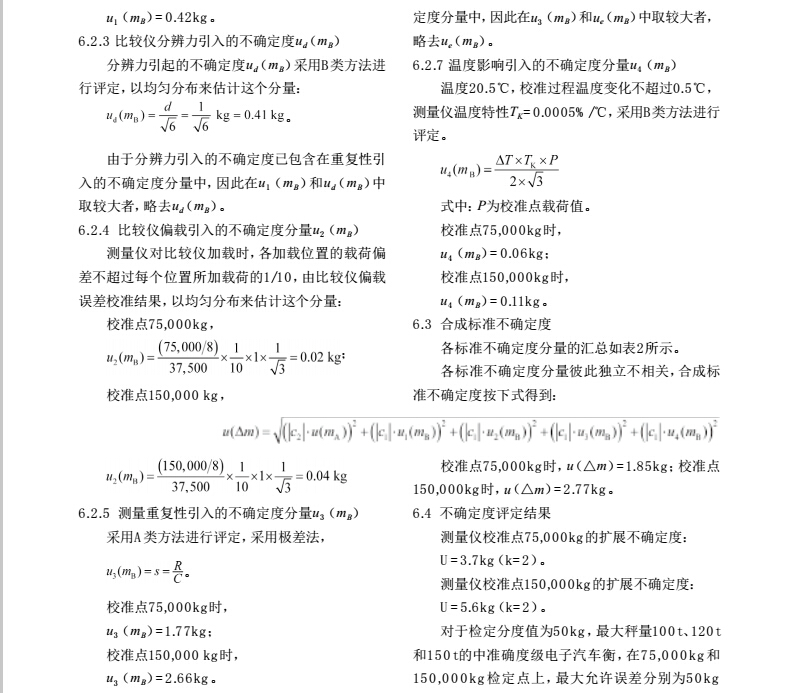

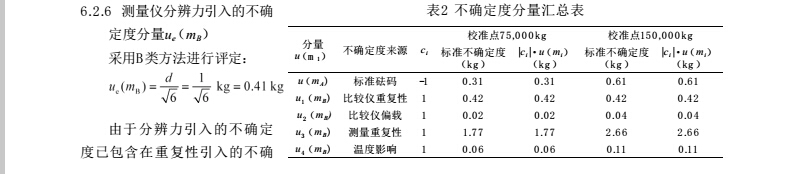

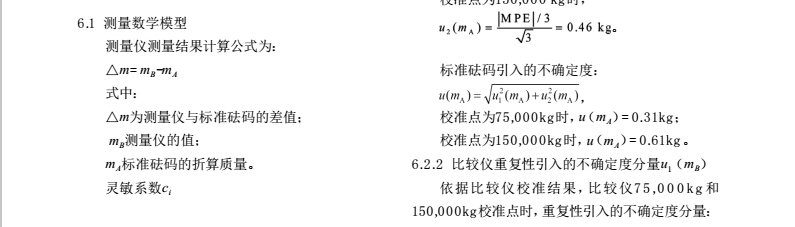

B步驟：采用測量?jī)x對比較儀施加150t預加載荷3次；然后按校準點遞增順序，對比較儀施加標準載荷，加載到相應校準點時保持30s，記錄比較儀示值，直到最大校準點。
