針對煤氣化裝置粉煤儲倉罐體稱重儀長期因滿量程標定困難存在測量不準確的問題 ，采用液壓系統對罐體稱重儀進行全量程標定，效果良好。

云南天安化工有限公司（簡稱云南天安）煤氣化裝置采用殼牌干煤粉加壓氣化 SCGP 工藝技術，日投煤量 2 000 t。 原料煤經破碎后輸送至磨煤機，在磨煤機內將原料煤磨成粉煤并干燥后輸送至常壓粉煤儲倉，再經粉煤鎖斗及高壓粉煤給料罐，由高壓氮氣送入氣化爐的 4 個煤燒嘴。 粉煤儲倉配置 2 套罐體稱重儀表， 用于測量粉煤儲倉中粉煤重量。 進入 4 個煤燒嘴的粉煤流量分別由 4 套煤流量測量系統來測量， 同時計量入氣化爐的煤總量。4 個煤燒嘴的煤流量測量值則是通過粉煤儲倉罐體稱重儀表的測量值來修正測量誤差， 所以罐體稱重儀表測量值的準確性尤為重要。 云南天安煤氣化裝置從 2008 年投產以來，罐體稱重儀表測量值一直不準確， 期間也邀請過生產廠家技術人員到現場進行檢查及校驗，但故障一直未排除。

1.罐體稱重儀表

粉煤儲倉每個罐體設計容量 200 t 粉煤，罐體凈重 45 t 左右，每個罐體配置有一套稱重儀表，其量程為 200 t。每套稱重儀表由 4 只 100 t 的稱重傳感器及一套稱重控制儀表組成。

1.1稱重傳感器安裝結構

為便于傳感器安裝以及防止傳感器損壞，每個傳感器都配套有一組自限位模塊。如圖 1 所示。

1.2稱重傳感器技術參數

稱重傳感器型號為 RC3-100T-EX，防護等級IP68。其技術參數如表 1 所示。

1.3稱重儀表的標定方法

罐體稱重儀操作手冊上列出了兩種標定方法，分別是用砝碼或替代物進行快速標定，以及用傳感器設計靈敏度進行標定。 用稱重傳感器設計靈敏度進行標定顯然是不可行的， 這種標定方法只可能在實驗室內或者稱重儀表系統安裝條件完全達到設計要求、 傳感器的工作條件完全不受安裝等外界因素影響的情況下進行， 工程上的應用顯然是達不到這樣要求的。 云南天安煤氣化裝置罐體稱重儀從安裝調試以來， 一直都采用砝碼進行標定。但是，用 2 t 重的砝碼來標定 200 t 的稱重裝置，顯然是不科學的，也不符合儀表標定規范。

如何能夠?qū)摅w稱重儀表進行滿量程標定，用 200 t 的砝碼加載到罐體上顯然是不現實的，一是現場沒有這么多的砝碼， 二是就算能夠找到這么多的砝碼， 要加載到罐體上的難度和工程量都非常大，現場實施困難。如采用向罐體里面沖水，流入水管線上安裝質量流量計來計量水的重量，這是能夠?qū)崿F(xiàn)的。但是，粉煤儲倉等后續系統都是干燥的粉煤介質， 進水后將對如通氣錐等設備造成損壞， 且在安裝管線和水的排放上工程量都較大，用水量來標定是不可行的。以上方法都是通過對標定物增加實際重量方法進行標定， 很難在現場工況下快速完成全量程標定工作。

如果能通過某種機械設備對罐體稱重系統施加足夠大的力， 這個力是可知的并且能夠換算成重量，也就可以完成全量程稱重標定工作。從這里想到了液壓千斤頂。

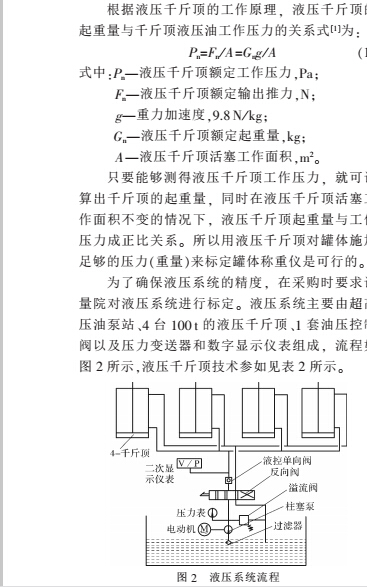

2.液壓系統
